Viscosimetri con tubo a "U" ASTM
Flusso invertito BS/IP/RF, per liquidi opachi,

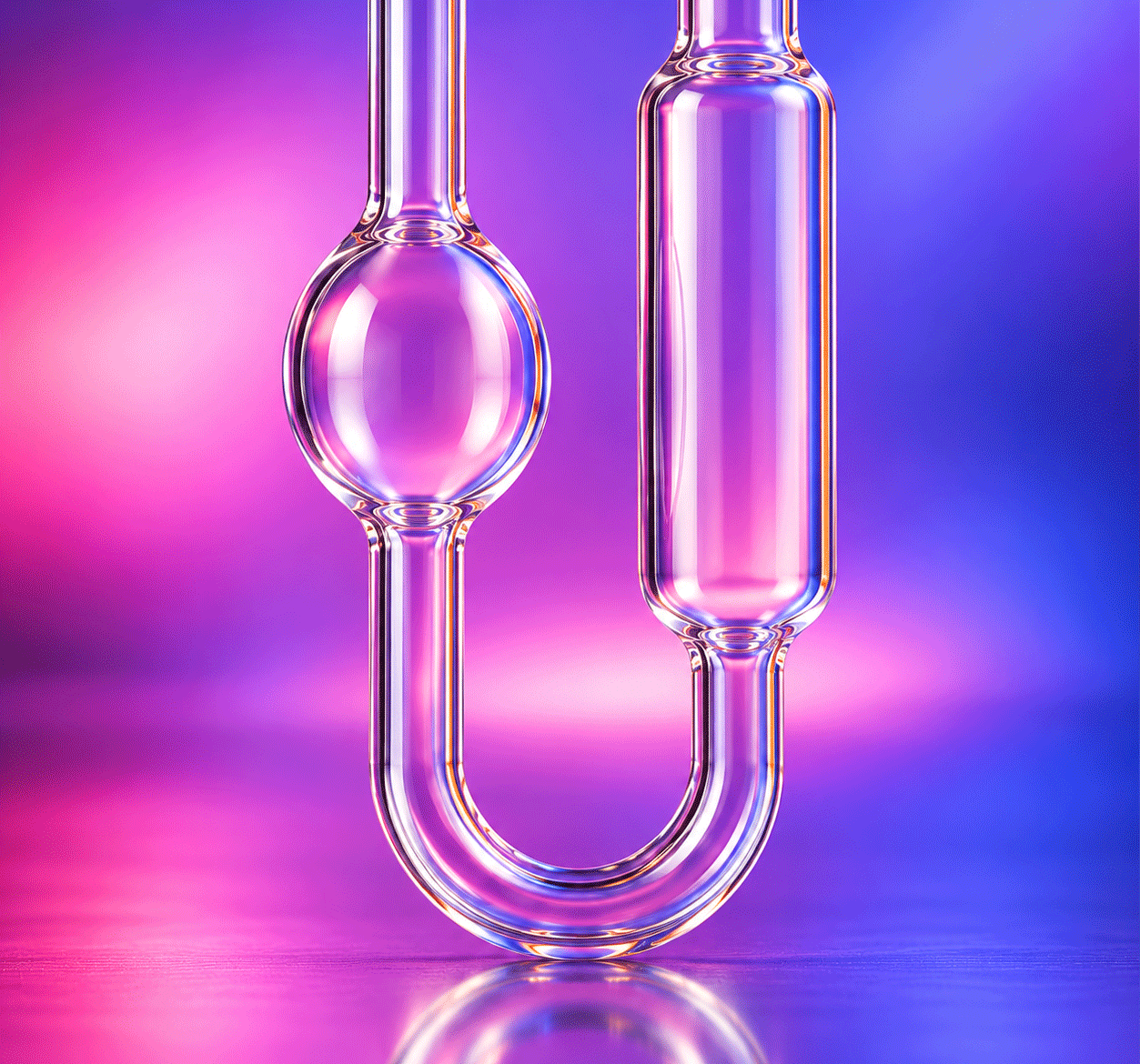

Viscosimetri a tubo a U a flusso invertito BS/IP/RF per liquidi opachi
I viscosimetri capillari a tubo a U a flusso invertito BS/IP/RF sono progettati per la determinazione della viscosità cinematica di liquidi opachi mediante misura del tempo di efflusso del campione attraverso un capillare calibrato, a temperatura controllata.
Sono conformi alle norme BS-IP-RF, UNE 400313, ASTM D445, ASTM D446 e ISO 3104-3105.
Sono particolarmente indicati per laboratori di controllo qualità, ricerca, settore petrolchimico, lubrificanti, oli, prodotti scuri e, più in generale, per campioni opachi o non trasparenti per i quali è necessario determinare la viscosità cinematica in un ampio intervallo di valori.
Il principio di funzionamento si basa sul flusso del campione attraverso un capillare calibrato sotto l’azione della gravità. La configurazione a flusso invertito è specificamente adatta alla misura di liquidi opachi, consentendo di effettuare la determinazione del tempo di efflusso secondo la geometria prevista per questa tipologia di viscosimetro.
La misura viene normalmente effettuata utilizzando un bagno termostatico, in modo da mantenere il viscosimetro e il campione alla temperatura prevista dal metodo di prova. Il tempo di efflusso rilevato viene moltiplicato per la costante nominale o di calibrazione del viscosimetro per ottenere il valore della viscosità cinematica, espresso in mm²/s o centistokes (cSt).
Caratteristiche principali
- Tipologia: viscosimetro capillare a tubo a U
- Configurazione: flusso invertito BS/IP/RF
- Applicazione: liquidi opachi e campioni non trasparenti
- Parametro misurato: viscosità cinematica
- Metodo di misura: efflusso capillare per gravità
- Unità di misura: mm²/s (cSt)
- Costante nominale riferita a 40 °C
- Utilizzo con bagno termostatico a temperatura controllata
- Conformità: BS-IP-RF, UNE 400313, ASTM D445, ASTM D446, ISO 3104-3105
- Disponibile in differenti Serie, costanti nominali e campi di viscosità
La Serie identifica la configurazione del capillare e il relativo intervallo di viscosità misurabile. Le serie con costante nominale più bassa sono destinate a campioni caratterizzati da viscosità ridotta, mentre l’aumento della costante consente di estendere progressivamente il campo di misura a liquidi con viscosità più elevata.
La disponibilità di differenti configurazioni consente quindi di selezionare il viscosimetro più appropriato in funzione delle caratteristiche del campione, della viscosità prevista e delle condizioni stabilite dal metodo di prova.

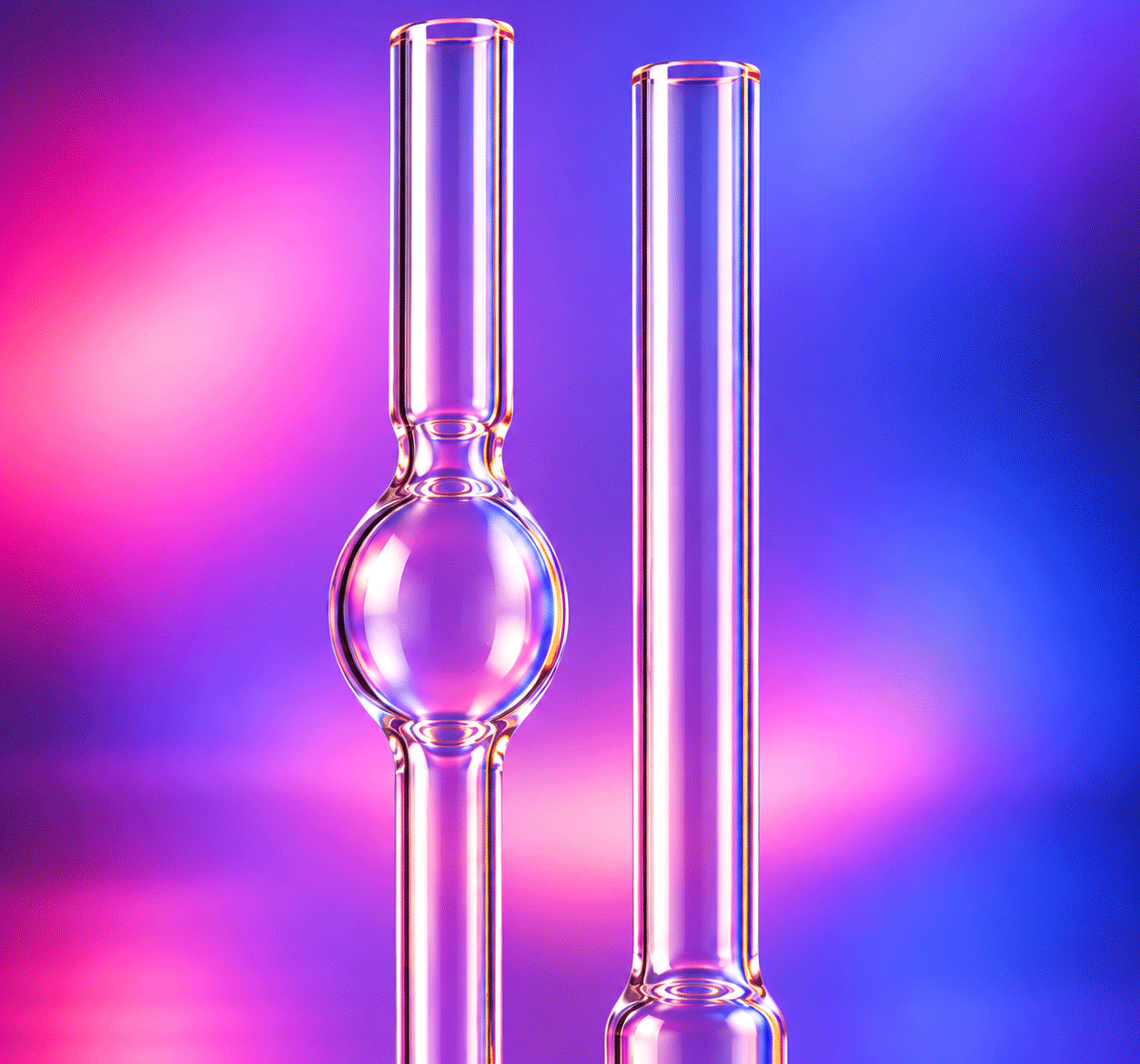

La vetreria scientifica soffiata viene realizzata mediante lavorazione a caldo del vetro borosilicato, materiale particolarmente adatto alle applicazioni di laboratorio per la sua resistenza termica, chimica e agli shock di temperatura. La formatura avviene attraverso riscaldamento localizzato alla fiamma, rotazione controllata del pezzo e insufflaggio d’aria, così da ottenere geometrie precise, pareti uniformi e raccordi privi di tensioni eccessive.
Le principali lavorazioni comprendono soffiatura, stiratura, restringimento, espansione, saldatura tra tubi e componenti, realizzazione di coni normalizzati, raccordi, portagomma, rubinetti e connessioni speciali. Particolare attenzione viene dedicata alla concentricità, alla regolarità degli spessori e alla continuità delle saldature, aspetti fondamentali per garantire affidabilità durante il riscaldamento, il vuoto e il passaggio di fluidi.
Al termine della lavorazione, i manufatti vengono sottoposti a ricottura controllata per ridurre le tensioni interne generate durante la formatura a caldo. Questo processo contribuisce a migliorare la stabilità meccanica e la resistenza agli sbalzi termici, rendendo la vetreria idonea sia per applicazioni standard sia per configurazioni sperimentali e realizzazioni su misura.
